Limitatore di corrente di picco: soluzione ottimale per i sistemi di illuminazione a LED
Limitatore di corrente di spunto in breve:
Il limitatore di corrente di spunto (ESB) di ISOLED® è progettato per le soluzioni di illuminazione a LED e limita la corrente di avvio fino a 300 millisecondi per evitare l'intervento dei fusibili.
È progettato appositamente per carichi capacitivi ed è autoalimentato senza bisogno di un alimentatore supplementare. L'ESB viene installato tra il fusibile di sicurezza e il carico e consente di limitare con precisione le correnti di spunto, prolungando la durata degli interruttori automatici. Utilizzando l'ESB, è possibile collegare più alimentatori/consumatori LED per ogni interruttore a monte, con una significativa riduzione dei costi di installazione e dei materiali.
Limitatore di corrente di spunto capacitivo (ESB) per carichi capazitivi
Perché i limitatori di corrente di picco sono importanti?
All'accensione, gli alimentatori per LED assorbono un'elevata corrente di avviamento per un periodo fino a 300 millisecondi rispetto ai sistemi di illuminazione tradizionali - questa può essere molte volte la corrente nominale (ad esempio, trasformatore 24 V/150 W: corrente nominale 6 A, picco di spunto/corrente di avviamento 20 A). Ciò significa che solo pochi carichi accesi contemporaneamente sono sufficienti per far scattare l'interruttore automatico. Gli interruttori automatici B16 vengono frequentemente azionati a partire da 5 volte la corrente nominale di 16 A (cioè 80 A). Se si passa a un interruttore automatico C16 che scatta solo a partire da 10 volte la corrente nominale di 16 A, ciò significa una corrente di avviamento tollerabile fino a 160 A. In questo caso, tuttavia, vi è il rischio che, a seconda dell'impedenza del circuito, l'interruttore non scatti in caso di cortocircuito, a condizione che la lunghezza massima delle linee di derivazione non sia limitata e che la loro sezione trasversale non sia aumentata. (Con gli interruttori automatici D il pericolo è notevolmente maggiore!)
Quali alternative esistono?
Spesso si tenta di utilizzare un semplice limitatore di corrente di spunto al posto di un interruttore automatico con una diversa caratteristica di intervento. Tuttavia, questi ESB di solito limitano solo per un periodo troppo breve. Anche una partenza morbida non è la soluzione migliore per limitare la corrente di spunto, in quanto non è compatibile con la tecnologia LED attuale.
Fino al 70% Riduzione dei Costi di Installazione-/Materiali
RETROFITTING IN ESISTENTE SOLUZIONI PER L'ILLUMINAZIONE POSSIBILE SENZA PROBLEMI!
Il limitatore di corrente di spunto ISOLED® - la soluzione perfetta!
La soluzione perfetta per questo noto problema durante la conversione a LED o per una nuova installazione è l'utilizzo del limitatore di corrente di spunto ISOLED® con un tempo di limitazione notevolmente più lungo. È progettato per la progettazione ottimale delle tipiche reti di illuminazione a LED ed è molto efficace nel prevenire l'esplosione dei fusibili (anche a vantaggio della durata dei fusibili). L'ESB è installato tra l'interruttore automatico e l'utente e limita la corrente di spunto per 300 ms.
DATI PIÙ IMPORTANTI
Limitazione della corrente effettiva/di picco dei carichi capacitivi | ESB taglia i picchi di corrente da 48 A (33,9 A effettivi)
Potenza nominale 16 Ampere
Tensione nominale 184 - 265 Vca
Resistenza integrata 6.000 μF
Massimo 3 operazioni di accensione al minutoe
Temperatura ambiente: da -40° a +70°C
Relè di bypass integrato
Monitoraggio della temperatura contro il sovraccarico e per la protezione antincendio
Classe di protezione IP20
Il più piccolo interruttore automatico consigliato: B13A a 30
Per il montaggio su guida a cappello (35 mm)
Vita utile: 384.000 ore
Morsetti a molla a gabbia: da 0,5 a 6 mm².
NON È NECESSARIA UN'ALIMENTAZIONE ESTERNA!
Codice articolo: 113373
Il limitatore di corrente di spunto ISOLED® limita efficacemente la corrente di avvio delle soluzioni di illuminazione a LED e prolunga la durata degli interruttori. Con una tensione nominale di 184 - 265 Vca e una potenza nominale di 16 ampere, offre una soluzione affidabile per i carichi capacitivi.
Vantaggi dei limitatori di corrente di spunto
Limitare le correnti di spunto
Prevenzione affidabile della
caduta degli interruttori
Un numero significativamente maggiore
di alimentatori/consumatori a LED per
ogni interruttore interruttore a monte
Per il retrofit in soluzioni di
illuminazione a LED esistenti
adatto senza problemi
Prolungamento della durata degli interruttori
Sviluppato e prodotto in Germania
Riduzione dei costi di installazione
INSTALLAZIONE CON ESB
INSTALLAZIONE CONVENZIONALE SENZA ESB
Limitazione dei picchi di corrente fino a 300 ms di durata!
Questo ESB è approvato per carichi capacitivi e progettato per reti con 230 VCA 16 A (frequenza di rete 16 1/3 - 440 Hz). È autoalimentato - quindi non è necessario un alimentatore aggiuntivo - ed è installato tra il fusibile di riserva e l'utente. La durata di limitazione della corrente (tono = 300 ms) è impostata in modo che la limitazione rimanga attiva per lo stesso periodo di tempo fino a quando i condensatori di ingresso dei reattori/consumatori collegati non vengono caricati e il fusibile di riserva non scatta più.
Ritardo in caso di brevi interruzioni di corrente!
Nel caso di uno spegnimento previsto o di un'interruzione improvvisa della rete elettrica, il tempo trascorso (Toff) viene misurato nel circuito di misura interno dell'ESB. Solo dopo che è trascorso questo tempo definito Toff (= 500 ms) viene annullato il bypass del circuito di limitazione. Quando viene ripristinata l'alimentazione di rete, l'ESB limita nuovamente la corrente di avviamento.
IMPORTANTE
L'utenza è collegata al sistema di alimentazione in modo che l'interruttore di protezione di linea e l'interruttore differenziale possano sempre essere azionati entro i limiti di legge - anche durante il periodo di limitazione della corrente.
Dimensionamento dell‘ESB
Questo ESB opera in un campo di tolleranza di +/- 6% del valore nominale. Non è la corrente di picco, ma la corrente effettiva che deve essere presa in considerazione nella progettazione degli interruttori miniaturizzati montati a monte. Poiché un punto di intervento termico non viene mai raggiunto nemmeno con interruttori automatici miniaturizzati estremamente veloci, la corrente magnetica di intervento è determinante per il calcolo del dimensionamento. Per una semplice considerazione della corrente effettiva, è sufficiente la seguente regola empirica:
Calcolo della corrente di intervento
I(Spitze) x 0,707 (Fattore di calcolo) = I(efficace)
Funzionalità con un esempio con interruttori automatici B16

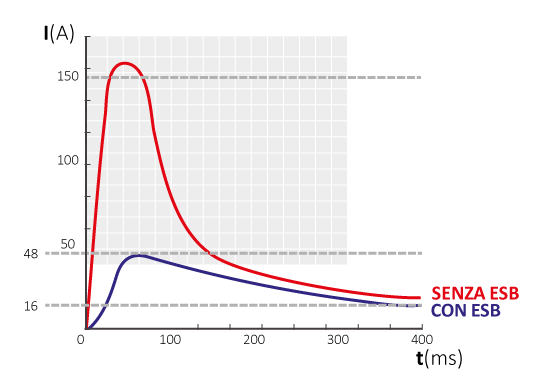

Per l'ESB di ISOLED® Art. N. 113373 consigliamo un B13A come il più piccolo interruttore automatico. Nell'illustrazione qui raffigurata si può vedere come funziona il limitatore di corrente di spunto in combinazione con un interruttore automatico B16. Un interruttore automatico B16 scatta da 3 a 5 volte la corrente nominale di 16 A. Ciò significa che inizia al massimo a 48 A. Il valore effettivo responsabile della corrente di intervento magnetico di un interruttore automatico è 0,707 volte inferiore alla corrente di picco. Il limitatore intermedio della corrente di spunto limita la corrente di spunto a 48 A (33,9 RMS) per 300 ms (tono), evitando così la caduta dell'interruttore B16.
Domande e risposte sul limitatore di corrente di spunto
Il limitatore di corrente di accensione (ESB) è un modulo elettronico che limita temporaneamente (fino a 300 ms) la corrente iniziale all’accensione degli alimentatori LED. Previene picchi di corrente che possono far scattare fusibili o danneggiare contatti dei relè, permettendo carichi maggiori per circuito.
L’ESB si installa tra fusibile/interruttore e carico. Limita la corrente per i primi ≈ 300 ms fino a carica dei condensatori degli alimentatori LED. Poi un relè interno bypassa l’ESB. È autoalimentato e include monitoraggio temperatura e funzione bypass.
- Limitazione corrente di picco: ~48 A (effettivamente ~33,9 A RMS)
- Corrente nominale: 16 A a 184–265 VAC
- Max 3 accensioni/min
- Intervallo temperatura: –40 °C a +70 °C
- Classe protezione: IP20
- Morsetti a molla per conduttori 0,5–6 mm²
- Resistenza e condensatore integrati (es. 6.000 μF)
- Evita lo scatto degli interruttori dovuto ai picchi
- Permette più alimentatori LED per circuito
- Riduce costi materiali (conduttori più piccoli, meno fusibili)
- Retrofit in impianti esistenti
- Prolunga vita di fusibili e contatti
In grandi installazioni LED con molti alimentatori in parallelo o carichi di avvio elevati, e per retrofit senza rifare cablaggio.
Tramite la pagina contatti o telefono, un esperto ISOLED supporterà nella valutazione fabbisogno energetico, distribuzione carichi e fornirà soluzione su misura con indicazioni di installazione e preventivi.
L’ESB ISOLED è progettato per max 3 accensioni/min. Accensioni rapide frequenti possono compromettere funzionamento o causare surriscaldamento.
Picchi limitati consentono sezioni conduttore minori in certe condizioni. Impedenza dell’anello deve garantire protezione contro cortocircuiti e sovraccarichi. L’ESB agisce solo 300 ms.
Dopo spegnimento, misura ~500 ms nel circuito interno. Il bypass rimane attivo così che al riaccendimento la corrente sia limitata fino a carica condensatori.
L’ESB riduce corrente di spunto effettiva. Si possono usare valori di intervento inferiori (es. B13A invece di B16).
Progettato per carichi capacitivi tipici LED. Funziona nella maggior parte dei sistemi e può essere retrofittato se rispettati parametri elettrici.
In normale funzionamento l’ESB viene bypassato dopo breve tempo, con perdite minime trascurabili.
